铸件上那个洞，到底是气孔还是缩孔，怎么判定 - 广州国际铸造

2026年广州国际铸造、压铸及锻压工业展览会已于2026年3月4日-6日在中国进出口商品交易会展馆（广交会展馆）举行。邀您关注今日新资讯：

一件铸铝件加工到一半，刀走过去露出一个洞，车间里马上分两派：一派说是气孔，要降浇注温度、加排气；一派说是缩孔，要补浇冒口、改冷却。两个方向几乎是相反的，押错了就是白干一周。那么这个洞，到底凭什么判定它是气还是缩？

铸造缺陷判定的麻烦就在这里——它们看起来都是"孔"，但成因是两套机理。判错方向，调参数越调越乱。下面按车间里最常被问到的几个问题拆开讲，每个问题给一个能直接上手的判断依据。

气孔和缩孔，最直接的区别在哪

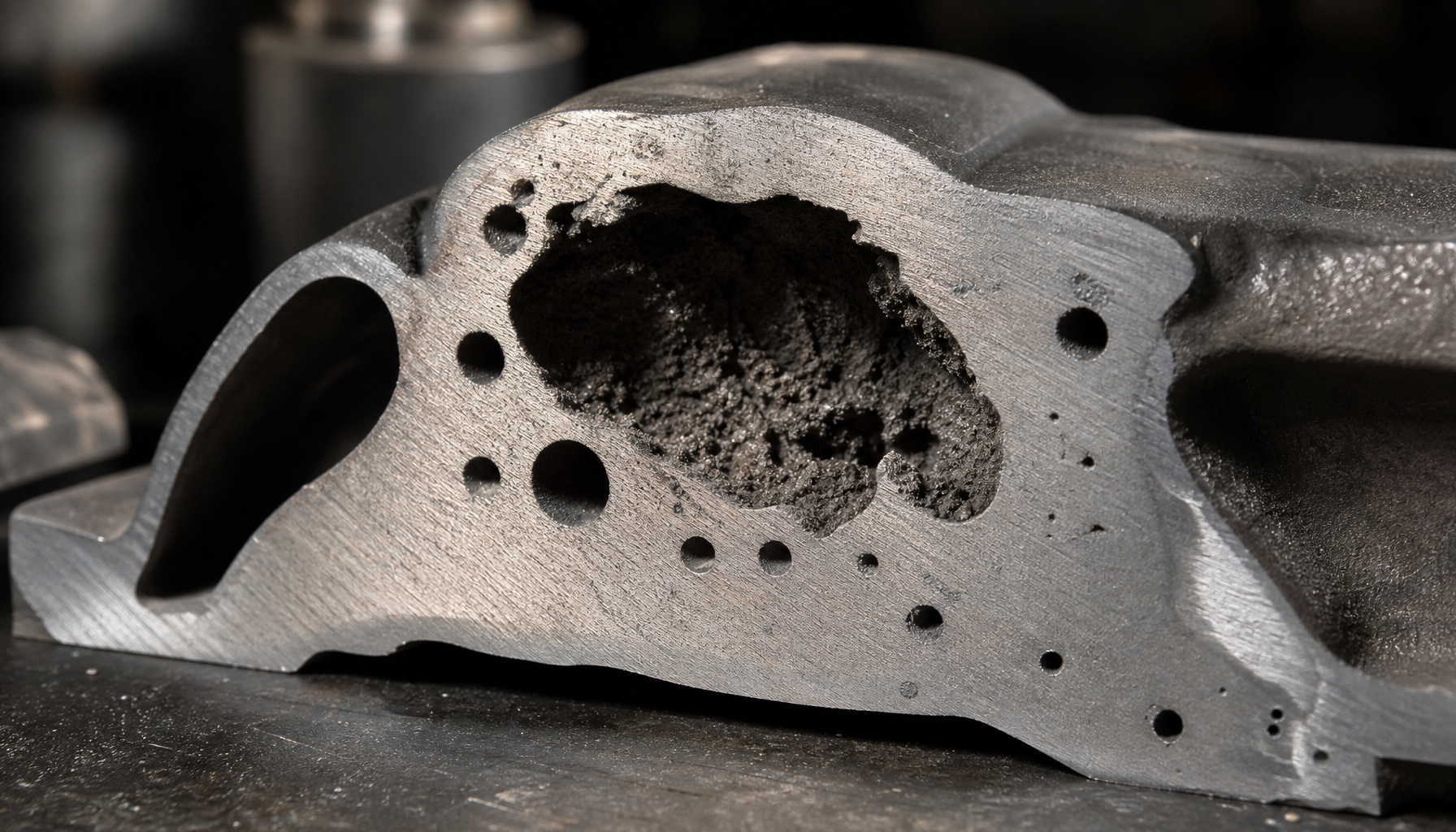

先给答案：看孔的内壁和形状。气孔内壁光滑发亮，多是圆的或椭圆的，像气泡被冻住的样子；缩孔内壁粗糙、发暗，带着不规则的树枝状结晶痕迹，形状歪七扭八没个准。这是最快的肉眼判据。

为什么内壁状态能区分？因为气孔是气体在液态金属里撑出来的空间，气体压力把周围的金属壁压得平整，凝固后就是光面。缩孔是金属"抽身离开"留下的空，最后凝固的枝晶来不及填满，断面自然是毛糙的晶状。机理决定了外观，外观反过来就成了判据。

位置能告诉你什么

光看孔还不够，得看它长在哪。缩孔几乎总是出现在铸件的热节——也就是壁最厚、散热最慢、最后才凝固的地方，比如法兰根部、壁厚突变的转角、被几面包住的凸台。如果一个洞恰好蹲在热节中心，缩孔的嫌疑就很大。

气孔的位置规律不同。析出性气孔（熔体里的氢析出）倾向于在表皮下成片出现，加工去掉一层皮就一片麻点；侵入性气孔（型腔、型芯排气不畅）常出现在型腔上表面或型芯包围的部位，因为气体往上跑、被卡在最高处。位置对不上热节，又成群冒出来，那多半是气的事。

一个实用的交叉验证：把铸件按壁厚画出热节分布，再把缺陷点标上去。点全落在热节上，按缩处理；点散落在表层或型腔顶部、跟热节没关系，按气处理。这一步比反复试参数省时间得多。

缩松和缩孔是一回事吗

不是一回事，但是同一个根。缩孔是集中的大空腔，缩松是分散的小孔洞群，密密麻麻像海绵。两者都来自凝固收缩得不到补缩，区别在于补缩通道是被"一刀切断"还是"慢慢憋死"。

铸造件缩松怎么判断？看它有没有连成片的细密孔隙，尤其在加压试漏时会渗、在X光片上呈絮状或网状的暗影。缩松特别爱出现在凝固范围宽的合金里——比如某些铝合金、铸钢，它们不是一下子凝固，而是在一个温度区间里糊状凝固，枝晶之间的小液池各自封闭，谁也补不进去，于是到处是小洞。

夹渣和冷隔为什么常被错认成孔

夹渣不是孔，是孔里有"东西"。它是熔渣、氧化膜、造型材料被卷进金属里留下的非金属夹杂，断面能看到发黑、发灰甚至带砂粒的填充物，硬度和金属不一样，加工时刀感发涩。判定夹渣的关键是看孔里有没有异物——纯空的是气或缩，里头塞了脏东西的是渣。

夹渣顺着浇注路径走，常出现在内浇口附近和金属液流转弯、汇合的地方，那里最容易卷气卷渣。挡渣做不好、浇注系统设计让金属流太乱，渣就被带进型腔。它跟热节没关系，这一点可以和缩孔区分开。

冷隔则是另一种长相——它不是洞，是一道有圆边的缝或皱纹，像两股金属液碰头却没融到一起。两路金属液在型腔里相遇时，前沿温度都掉了、表面又结了氧化膜，于是只是贴在一起没真正熔合，留下一条接缝。冷隔多发生在远离内浇口的薄壁末端、最后充型的位置。看到一条光滑的、带弧度的接缝，而不是粗糙的空腔，基本就是冷隔，跟浇注温度低、充型慢、流动性差脱不了关系。

判定清楚之后，往哪个方向调

铸造缺陷判定不是为了贴个标签，是为了不调反方向。判完类型，对策的大方向其实就定了：

• 判成缩孔 → 往补缩上想：冒口位置和大小够不够、能不能盖住热节，要不要加冷铁让厚处先凝、把缩腔赶到冒口里去。降温度反而可能帮倒忙。
• 判成缩松 → 往凝固顺序上想：让铸件从远端到冒口顺序凝固，必要时局部激冷压缩糊状区，光加大冒口未必见效。
• 判成气孔 → 分清来源：熔体氢高就除气精炼、控制原料和环境湿度；型腔排不出去就改排气、调透气性、检查涂料发气。
• 判成夹渣 → 从浇注系统下手：加挡渣、改内浇口让金属液平稳充型，减少卷渣卷气。
• 判成冷隔 → 提流动性：适当提浇注温度、加快充型、检查薄壁处的浇注路径够不够近。

这里有个反复出现的坑：把缩孔当气孔治。一看到洞就降温度、加排气，结果温度降下去，金属流动性更差，补缩更跟不上，缩孔不但没好反而更大。铸造缺陷成因分析的价值，就是在动手之前把方向定对——气和缩，一个怕热、一个怕冷，搞反了越调越糟。

本文内容仅代表本人观点，仅用于科普和信息分享，不构成任何专业建议（如医疗、法律、投资等）。如需具体决策，请咨询相关专业人士。

文章来源：广州国际铸造、压铸及锻压工业展览会

2026年广州国际铸造、压铸及锻压工业展览会已于2026年3月4日-6日在中国进出口商品交易会展馆（广交会展馆）举行。2027展会更多资讯及申请展位，详情请点击： 2027年广州国际铸造、压铸及锻压工业展览会

扫码实名预约，领取入场证！

点击快速预登记
